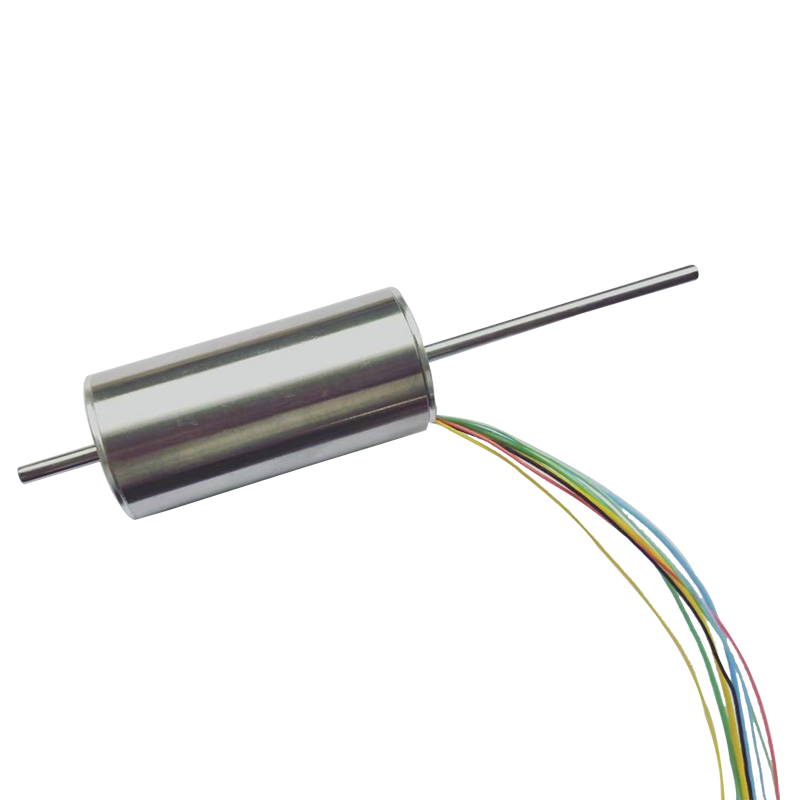

22 mm borstelloze gelijkstroommotor met Hall-sensor
  • 22 mm borstelloze gelijkstroommotor met Hall-sensor22 mm borstelloze gelijkstroommotor met Hall-sensor

22 mm borstelloze gelijkstroommotor met Hall-sensor

Als professionele fabrikant willen wij u een RuiXing 22 mm borstelloze gelijkstroommotor met Hall-sensor aanbieden. we hebben professionele productietechnici en buitenlandse handelsteams. Om onze klanten betere service en producten te bieden.

Stuur onderzoek

Productomschrijving

Als professionele fabrikant willen wij u een RuiXing 22 mm borstelloze gelijkstroommotor met Hall-sensor aanbieden. Een motor met een hall-sensor is een elektromotor die is uitgerust met een hall-effectsensor, een soort magnetische sensor die de aanwezigheid van een magnetisch veld kan detecteren. De 22 mm borstelloze gelijkstroommotor met Hall-sensor wordt doorgaans in de buurt van de roterende as of rotor van de motor gemonteerd en wordt gebruikt om feedback te geven aan de motorcontroller over de positie en snelheid van de rotor.

BLDC2248-4Pole-techniekparameter

MOTORPARAMETER


Nominale kracht
W
70.0
Nominale spanning
Volt
24
Weerstand
Ohm
0.74
Onbelaste snelheid
toerental
16500
Nullaststroom
mA
300
Snelheidsconstante
tpm/V
687.5
Koppelconstante
mNm/A
13.8
Toerental/koppel constant
tpm/mNm
37
Blokstroom
mA
32432
Stall-koppel
mNm
447
Max. Efficiëntie
%
82
Inductie
mH
0.055
Mechanische tijdconstante
Mevr
2.18
Rotortraagheid
gcm²
5.62
Bij Max. Uitvoer
Huidig
mA
3380
Koppel
mNm
47
Snelheid
rmp
14337
Uitvoer
W
70

METING




MOTORKENMERKEN


● Omgevingstemperatuurbereik -40~+100℃
● Max.wikkeltemperatuur 155℃
●  Aantal poolparen  2
● Aantal fasen 3
● Gewicht 110 g
● Max.snelheid 18.000 tpm
● Einde afspelen <0,15
● Diameter speling ≤0,025
● Leaddefinitie:

Geel    Motorwikkeling     Pin1;

Groen     Motorwikkeling    Pin2;

Blauw       Motorwikkeling    Pin3;
Rood         +5V                 Pin4;
Zwart       GND                pin5;
Bruin      Hall-sensor      Pin6;
Paars      Hall-sensor      Pin7;
Grijs        Hall-sensor      Pin8.




BLDC2248 Techniekparameter

MOTORPARAMETER


Nominale kracht
W 10.0 25.0 25.0
25.0
Nominale spanning
Volt
24 24 24
36
Weerstand
Ohm
12 2.2 3.14
7.18
Onbelaste snelheid
toerental
5500 9000 13000
13000
Nullaststroom
mA
78 150 120
100
Snelheidsconstante
tpm/V
229 375 542
361
Koppelconstante
mNm/A
40.06 25.13 17.36
25.93
Toerental/koppel constant
tpm/mNm
68.64 32.83 97.97
99.99
Blokstroom
mA
2000 10909
7643.3
5013.9
Stall-koppel
mNm
80.13 274.12 133
130
Max. Efficiëntie
%
64 78 77
74
Inductie
mH
1.8 0.154 0.25
0.77
Mechanische tijdconstante
Mevr
2.82 1.35 3.79
3.18
Rotortraagheid
gcm²
3.72 3.72 3.68
3.03
Bij Max. Uitvoer


Huidig
mA
600 1300 1320
890
Koppel
mNm
24.04 32.67 23
23
Snelheid
rmp
3850 7927.5 10432
10372
Uitvoer
W
10 27 25
25

METING




MOTORKENMERKEN


● Omgevingstemperatuurbereik -40~+100℃
● Max.wikkeltemperatuur 155℃
● Aantal poolparen 1
● Aantal fasen 3
● Gewicht 110g
● Max. snelheid 18000 tpm
● Einde afspelen <0,15
● Diameter speling ≤0,025
● Leaddefinitie:

Geel    Motorwikkeling     Pin1;

Groen     Motorwikkeling    Pin2;

Blauw       Motorwikkeling    Pin3;
Rood        +5V                  Pin4;
Zwart      GND                 pIN5;
Bruin     Hall-sensor       Pin6;
Paars     Hallsensor       Pin7;
Grijs        Hall-sensor      Pin8.
